1.系統介紹

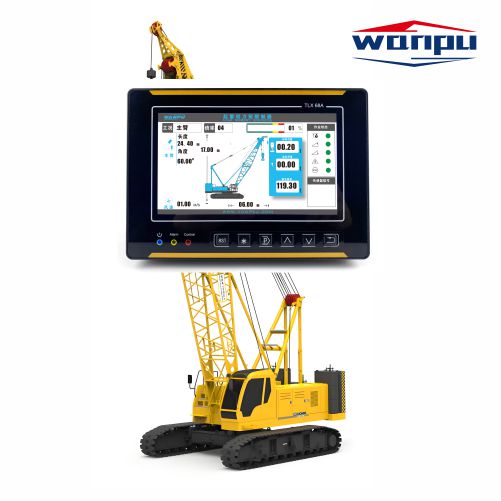

履帶式起重機力矩限制器主要由力矩限制器顯示器、主機、角度傳感器、重量傳感器等組成。通過各傳感器檢測信號，可以實時在顯示器上顯示起重機的額定起重量、實際起重量、臂長、角度等信息，并根據情況輸出報警信號和控制信號，輔助作業人員安全操作起重機。
2.系統組成
| 名稱 | 數量 | 單位 | 備注 |
| 顯示器 | 1 | 臺 | 可選擇本公司其他型號 |
| 主機 | 1 | 臺 | 可選顯示器主機一體機 |
| 重量傳感器 | 2 |
套 |
可三滑輪重量傳感器、旁壓式傳感器或其他重量傳感器 |
| 角度傳感器 | 1 | 臺 | 根據車型配置 |
| 高度限位開關 | 2 | 套 | 主/副鉤 |
| *外置報警器* | 1 | 臺 |
可選配：顯示器自帶蜂鳴器，可選配外置三色報警器 |
| 顯示器 |
|
||||||
| 主機 |
如顯示器選用分體式顯示器（TLX800/TLX68A），系統需要配置主機。TLX68C可以作為顯示主機一體機 |
||||||
| 重量傳感器 |
液壓傳感器安裝在起重機液壓缸上 測量范圍：35MPa |
||||||
| 角度傳感器 |
角度傳感器安裝在吊臂上，用來檢測起重機長度和角度。力矩限制器采集其信號，通過計算，實時顯示起重機的臂長、角度等信息。 長度范圍：0-45M（根據車型配置） 角度范圍：-10°~+90° |
||||||
| 高度限位開關 |
用于起重機械鋼絲繩防過卷限位的一種自動保護開關，吊鉤的上下移動托起或放下重錘時斷開或?qū)ㄩ_關。力矩限制器通過采集其信號，給作業者提供實時的吊鉤過卷信息。 |
||||||
| 三色報警器 |
 |
3.功能簡介
顯示：實時顯示額定起重量、實際起重量、吊臂長度、吊臂角度、作業幅度等。
報警：聲光預報警提醒作業者安全作業。
控制：輸出控制信號（可接起重機卸荷電磁閥）控制起重機繼續進行危險動作。
4.安裝調試
本系統有詳細的安裝調試手冊，可在公司技術人員的指導下自行安裝調試，。
公司派遣技術人員進行安裝調試。
5.售后服務
本系統自安裝調試完成起，質保1年。
